GT-SAT GT-dLNB2T 32UB dCSS + Hybrid out + Terr.In LNB

32 ontvangers aansluiten met 1 LNB

De GT SAT GT- dLNB2TN is een LNB die te programmeren is volgens de dCSS standaard, de LNB heeft 2 dCSS uitgangen die in dynamic mode standaard 16 ontvangers per uitgang kan voorzien van satellietsignaal. Deze ontvangers moeten dan wel dCSS/Unicable ondersteunen. Meerdere modellen in de markt ondersteunen dit, waaronder de Edision Piccollo.

Legacy

Een van de LNB poorten van de dLNB2TN is schakelbaar tussen dCSS of legacy, met de legacy poort is het mogelijk om een standaard aansluiting te generen voor een ontvanger die niet overweg kan met dCSS.

Static mode

In static mode, de modus waarin de LNB wordt geprogrammeerd met de programmer GT-dC2 of met de software dConfigurator® van GT-SAT, kunnen er tot 32 transponders worden doorgegeven op een coaxkabel.

Terrestrisch

Naast satellietsignalen is het mogelijk om via de LNB een terrestrische antenne aan te sluiten en het terrestrische signaal bij te voegen op de coaxkabel.

Wat is dCSS

dCSS betekent "Digital Channel Stacking Switch" - het converteert ontvangen sat-signalen naar "gebruikersbanden"

De geconverteerde transponders worden gecombineerd/ verzonden op één enkele coaxkabel naar de ontvanger(s).

Communicatie tussen de dCSS-multiswitches en de aangesloten ontvangers gebeurt via een specifiek protocol (EN50494 unicable I & EN50607 unicable II) - met behulp van DiSEqC-opdrachten.

• Single-kabeltechnologie (dCSS/ unicable) - maakt het transporteren van DVB-S/ S2 mogelijk over 1 coaxkabel.
• Veel lagere installatiekosten - omdat er maar één coaxkabel gebruikt wordt
• Gemakkelijke splitsing van SAT-signalen + eenvoudige toevoeging van terrestrische signalen.

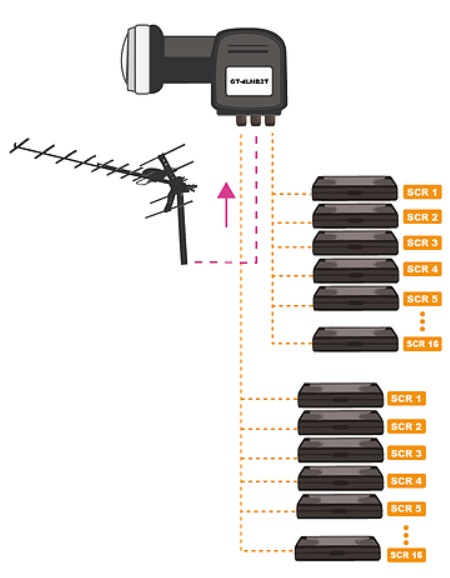

 Voorbeeld aansluiting dCSS:

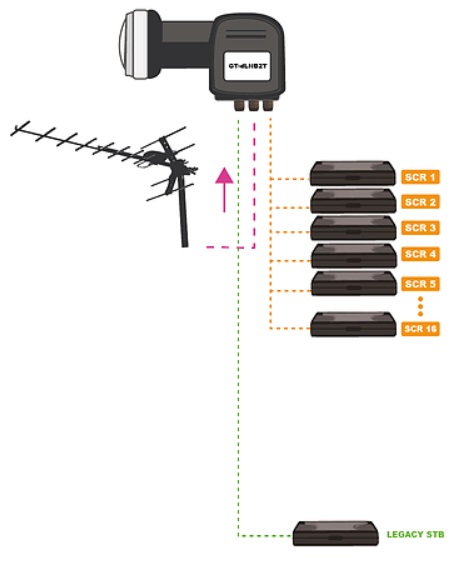

Voorbeeld aansluiting dCSS + Legacy
